高压隔离开关

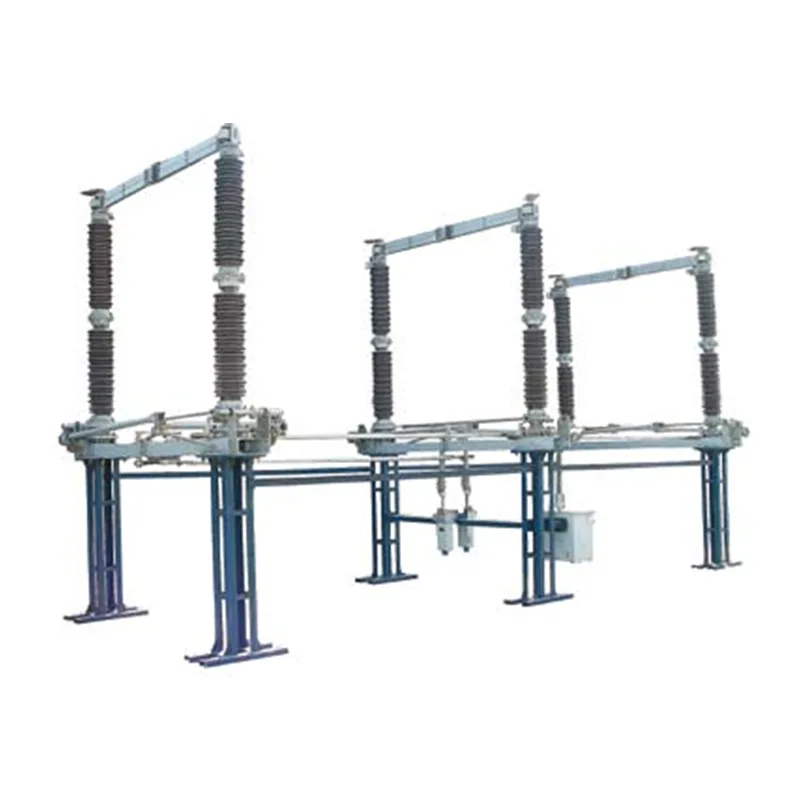

GW4 系列高压隔离开关涵盖 40.5kV 至 252kV 整个电压范围，是电力系统的关键安全组件。采用双柱水平旋转结构，专为执行高压应用中的电压隔离、维护安全保证和辅助电路切换的核心功能而设计。

核心应用场景

该高压隔离开关部署在关键的高压电力领域，精确满足不同的操作要求：

1. 发电及变电站核心电路

该装置广泛安装在火力、水力、可再生能源发电厂以及各电压等级的变电站中，充当母线、断路器、变压器和其他关键设备的安全屏障。它在断电电路中形成清晰可见的断点，确保维护人员与带电高压线路之间完全电气隔离，防止带载切换引起的事故。对于超高压（EHV）应用，126kV、145kV和252kV型号用于母线分段和断路器的双侧保护，而72.5kV型号针对区域变电站的线路开关进行了优化。

2. 输配电线路和可再生能源设施

在长距离高压输电线路中，该装置负责线路维护隔离以及电压互感器和避雷器的投切，具有优化的开断10公里范围内架空线路空载电流的性能。针对风能、光伏等可再生能源站点，40.5kV和72.5kV型号支持直流侧隔离和汇流箱保护，并采用增强型防腐设计，可承受室外恶劣环境。 252kV机型满足大型可再生能源基地超高压并网要求，可实现系统断电重构。

3. 工业及特种高压系统

在冶金、化工厂等大型工业设施的高压配电系统中，该装置为车间高压设备提供维护隔离和电路切换，具有适合复杂工业环境的抗污染和抗振动能力。可根据需要配备接地开关；在铁路牵引供电、城市轨道交通等特殊高压系统中，机械联锁装置强制执行接地开关和主隔离开关之间的正确操作顺序，消散设备剩余电荷，最大限度地提高操作安全性。

4. 极端环境及自定义配置场景

设备可在-40℃至+40℃的极端温度下可靠运行，可承受34m/s的强风和10mm的冰层，可适应海拔4000m以下的高海拔地区和重污染地区。在双母线系统中，支持运行线路的失电切换，优化电网运行结构。部分型号配有均压环和屏蔽罩，可改善电场分布并减少无线电干扰，适用于支持精密仪器的高压电路。

核心优势

GW4系列基于行业领先的结构优化和材料升级，具有六大核心优势，可显着提高高压电力系统的可靠性、安全性和运行效率。

1.行业领先的安全隔离，符合全球标准

作为双柱高压隔离开关，其单断口设计和水平旋转机构在分闸后形成稳定的绝缘间隙。接地开关和主隔离开关之间的机械联锁强制执行强制操作顺序，消除了误操作的结构风险。触点采用铜板折弯工艺，通断摩擦行程短，操作力小。外露钢件采用热镀锌处理，长期户外使用后仍保持清晰的断点，完全满足可靠隔离和无电弧运行的核心要求，符合IEC 62271-102国际标准。

2.卓越的导电性和热稳定性，可实现不间断运行

导电杆采用高强度铝合金型材，重量轻，散热面积大。结合铜编织线软连接结构，确保出线座与导电杆紧密接触，显着降低主回路电阻，避免运行过程中过热。接触件采用外压不锈钢弹簧，力值稳定，防锈，防止弹簧分流影响导电性能。它在全电压范围内安全支持1250A至6300A的额定电流，确保长期可靠的载流。

3. 优异的耐腐蚀性能，适合长期户外使用

该设备针对户外应用进行了优化，传动部件采用不锈钢插针、复合套管等耐腐蚀连接器，所有金属部件均经过热镀锌处理，有效抵抗雨雪、盐雾、工业粉尘的侵蚀。改进的铜-铜或不锈钢-铜配合轴孔结构，彻底解决了户外高压设备常见的卡死问题。机械寿命超过3000次，实现长期免维护运行，大大降低运维成本。

4. 紧凑的模块化设计，安装灵活

模块化设计，结构稳定性高，底座两侧均可安装接地开关，支持单接地和双接地配置，满足多种保护需求。其标准化的安装孔设计，简化了现场施工，端子可自由旋转90°，方便灵活的母线连接。它灵活地适应集中式变电站布局和分散式户外线路安装。

5. 增强恶劣工作条件的承受能力

该器件的额定短时耐受电流为31.5kA至63kA，额定峰值耐受电流为80kA至160kA，可承受高压电路中的极端短路冲击。该绝缘子最大比爬电距离为31mm/kV，满足IV级污染等级要求，在重污染地区仍能保持优异的绝缘性能。它还具有抗震（水平加速度0.25g）和抗风能力强的特点，确保在极端天气条件下完好的隔离功能和结构完整性，提供全天候的安全保护。

6. 简化维护和可控的生命周期成本

触点和导电杆采用模块化组装，方便拆卸和更换；轴承座设有防水结构和注油孔，无需复杂工具即可进行日常维护。与传统高压隔离开关相比，其自励式触头结构保证了运行过程中触头压力恒定，无需频繁调整。结合免维护设计理念，大幅降低维护频率，减少运维工作量，提高高压配电系统持续运行稳定性。

对于电力系统运营商和工业用户来说，GW4系列可以最大限度地降低生命周期成本，同时最大限度地提高高压电源的安全性和可靠性。 GW4 系列完全符合国际 IEC 标准，并在不同的操作环境中得到验证，是全球关键任务高压基础设施项目的值得信赖的选择。
