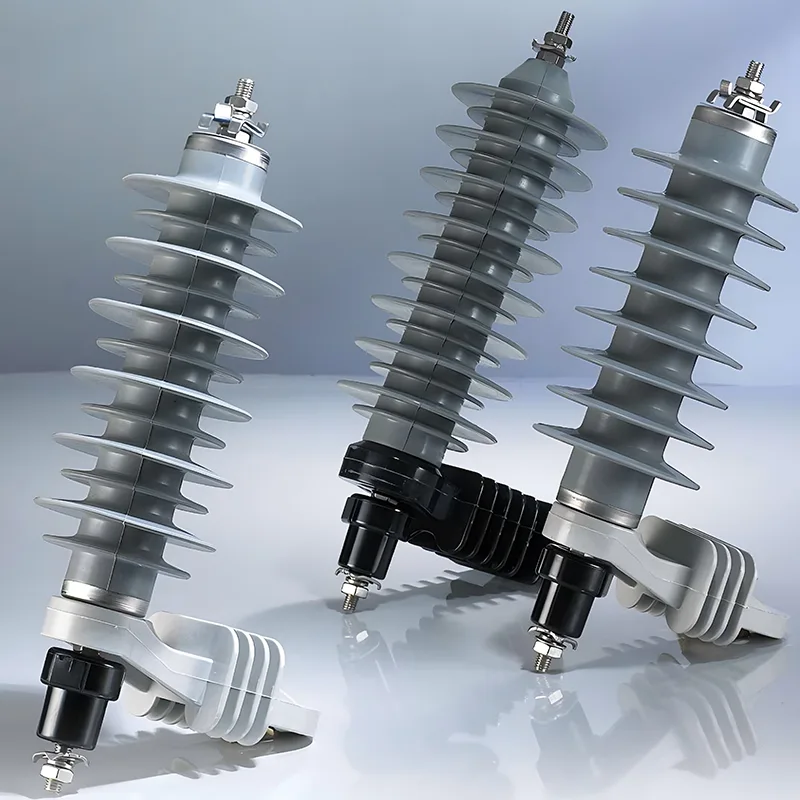

中压避雷器是10-35kV配电系统的重要保护元件，专门设计用于保护电气设施免受雷击和开关动作引发的危险瞬态过电压的影响。作为中压电网的第一道防线，防止设备故障，最大限度减少停电，保障城乡配电网稳定运行。
中压避雷器安装在10-35kV架空配电网干线、支线和线路拐角处，有效抑制雷击瞬时过电压。它们可以避免线路绝缘击穿和设备损坏，确保沿主要输电路线持续供电。
这些避雷器安装在中压配电变压器、开关柜、电缆终端等核心设施的进出线端，吸收操作过电压和雷电过电压的能量，为关键电力设备形成牢固的保护屏障。
用于10-35kV变电站母线段、互感器二次回路和无功补偿装置，在额定工作电压下稳定运行，避免变电站内精密测控装置永久损坏。
它们非常适合保护城乡配电网络中的室外杆装设备以及电缆和架空线路之间的连接点。具有优异的耐候性，可在户外恶劣条件下可靠运行，为分散的配电场所提供全方位的过压保护。
中压避雷器拥有四大核心优越性能，使其成为过压保护的理想解决方案：
它们采用先进的无间隙氧化锌芯制成，具有出色的非线性伏安特性。它们在正常工作电压下保持微安至毫安范围内的超低漏电流。当出现过电压时，其电阻立即下降，迅速释放多余能量，实现快速保护。
它们采用硅橡胶复合材料或陶瓷外壳，具有出色的密封能力，可抵抗高湿度和重污染等恶劣环境。其额定电压与中压电力系统完美兼容，安装方便灵活。
由于结构简单、重量轻，中压避雷器不需要复杂的日常维护，只需例行的目视检查。故障产品可以快速更换，大大减少了整个使用寿命期间的维护工作量和运营成本。
与传统避雷器不同，无间隙结构杜绝了间隙老化、绝缘失效等常见故障，大大增强了保护稳定性，延长了使用寿命。与其他配网设备匹配良好，有效提高整个电网的整体绝缘水平。
|
MOA 类型 |
MOA 评级 |
MCOV |
1/10μs 陡峭 |
8/20μs 闪电 |
30/60μs 切换 |
2ms 矩形 |
4/10μs 高 |
|
kV(有效值) |
太kV |
A |
kA |
||||
|
YH5W-3 |
3 |
2.55 |
11.3 |
9 |
8.90 |
150 |
65 |
|
YH5W-6 |
6 |
5.10 |
22.6 |
18 |
16.8 |
150 |
65 |
|
YH5W-9 |
9 |
7.65 |
33.7 |
27 |
23.8 |
150 |
65 |
|
YH5W-10 |
10 |
8.40 |
36.0 |
30 |
26.4 |
150 |
65 |
|
YH5W-11 |
11 |
9.40 |
40.0 |
33 |
30.0 |
150 |
65 |
|
YH5W-12 |
12 |
10.2 |
42.2 |
36 |
31.7 |
150 |
65 |
|
YH5W-15 |
15 |
12.7 |
51.0 |
45 |
38.5 |
150 |
65 |
|
YH5W-18 |
18 |
15.3 |
61.5 |
54 |
46.5 |
150 |
65 |
|
YH5W-21 |
21 |
17.0 |
71.8 |
63 |
54.5 |
150 |
65 |
|
YH5W-24 |
24 |
19.5 |
82.0 |
72 |
62.6 |
150 |
65 |
|
YH5W-27 |
27 |
22.0 |
92.0 |
81 |
69.8 |
150 |
65 |
|
YH5W-30 |
30 |
24.4 |
102 |
90 |
79.0 |
150 |
65 |
|
YH5W-33 |
33 |
27.5 |
112 |
99 |
86.7 |
150 |
65 |
|
YH5W-36 |
36 |
29.0 |
117 |
103 |
92.4 |
150 |
65 |
|
YH5W-39 |
39 |
31.5 |
123 |
108 |
94.0 |
150 |
65 |
|
YH5W-42 |
42 |
34.0 |
126 |
111 |
101 |
150 |
65 |
|
YH5W-45 |
45 |
36.5 |
128 |
119 |
105 |
150 |
65 |
|
YH5W-48 |
48 |
39.0 |
139 |
127 |
110 |
150 |
65 |
|
YH5W-51 |
51 |
40.8 |
151 |
134 |
115 |
150 |
65 |
|
YH5W-54 |
54 |
42.0 |
160 |
143 |
119 |
150 |
65 |
|
YH5W-60 |
60 |
48.0 |
178 |
159 |
132 |
150 |
65 |
|
YH5W-66 |
66 |
53.0 |
196 |
175 |
145 |
150 |
65 |
|
YH5W-69 |
69 |
55.2 |
205 |
183 |
152 |
150 |
65 |
