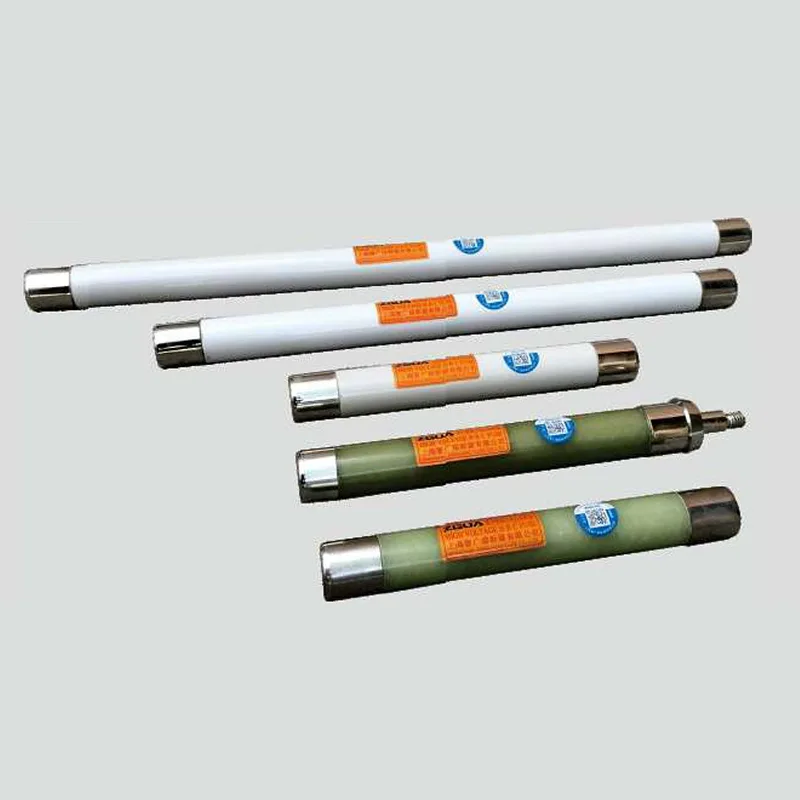

用于仪表变压器保护的高压限流熔断器

仪表变压器保护用高压限流熔断器是电力系统中电压互感器（PT）的核心保护元件。具有精确的保护性能和可靠的分断能力，广泛应用于66kV及以下电网，是保证电压互感器安全运行和电网性能稳定的必备设备。以下是它们的主要应用场景和突出的性能优势，充分体现了它们在现代电力基础设施中的技术优势和实用价值。

主要部署场景

这些专业保护装置的开发是为了满足各种电力系统应用中电压互感器的独特保护要求：

中低压电网PT一次侧保护

它们最常用于66kV以下电网中电压互感器的初级侧保护，特别是10kV和35kV系统。当PT发生匝间短路、层间短路、绝缘击穿等内部故障时，这些熔断器迅速熔断，断开电路。防止过热、短路故障引起的PT损坏或爆炸，阻止故障波及整个高压系统。主流型号有RN2、RN4、XRNP，0.5A额定电流完美匹配电压互感器的工作参数。

户内开关柜和计量柜的保护

广泛安装于变电站、配电室的PT柜、PT避雷器组合柜及计量室，采用插入式结构，安装更换方便。其紧凑的尺寸非常适合狭窄的橱柜空间。与隔离开关配套，构成完整的PT保护电路，保证电力计量、监控系统安全稳定运行。

杆上PT和户外配电设备的保护

电压互感器用跌落式高压熔断器广泛应用于城乡配电网的杆上PT。它们不仅能保护电压互感器，还能承受电网切换或雷击引起的瞬态过电压和浪涌电流，以及谐振过电压引起的励磁浪涌电流，从而防止PT绕组烧毁。

可再生能源并网和工业配电系统

安装在风电、光伏电站的集电线路以及工业企业的高压配电系统中，为电压互感器提供稳定的保护。保证准确的电压测量和可靠的继电保护，保证新能源稳定并网和工业生产不间断供电。

独特的性能优势

精准保护，快速故障隔离

用于互感器保护的高压限流熔断器具有优良的限流性能和快速的熔断响应。它们可以在1-5ms内清除故障，有效限制短路电流峰值，减少电动冲击和热损坏。配备镍铬丝等专用熔断丝，能承受正常瞬态浪涌电流，对连续过电流能迅速动作，实现对电压互感器的精确保护。

优越的灭弧性能和高操作安全性

仪表变压器保护用高压限流熔断器采用密封石英砂填充瓷管结构。熔断时产生的电弧可用石英砂立即熄灭，避免电弧重燃和过电压。熔丝管采用耐高温高强度材料，耐压能力强，分断能力优异，分断能力超过1000MVA，确保故障情况下断路安全可靠。

结构紧凑、安装方便、维护成本低

这些保险丝体积小、重量轻，适合各种安装条件。插入式设计无需专业工具即可快速更换保险丝，可单人操作，大大节省维护时间。标准接口，与隔离开关、开关柜等电力设备兼容性高，降低了工程设计和现场施工难度。

高成本效率和低全生命周期成本

与断路器等保护设备相比，该熔断器结构简单，无复杂的机械部件，采购成本低，日常维护费用几乎为零。使用寿命长、故障率低，有效降低电网日常运营成本。此外，快速故障隔离可减少停电损失并提高整体供电可靠性。

兼容性强，应用范围广

仪表变压器保护用高压限流熔断器规格多样，可兼容不同电压等级、PT容量和电网运行参数，额定电流范围为0.5A至6.3A。类型多样，包括XRNP等户内型和户外跌落式等，满足不同的现场安装需求，是电力系统中应用最广泛的PT保护装置之一。
