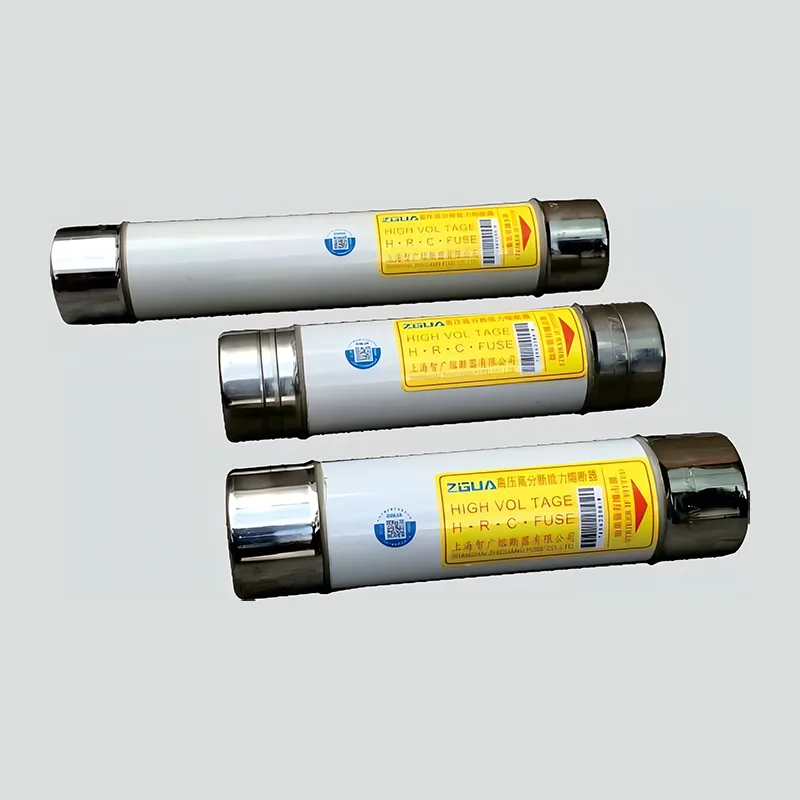

油浸式变压器用高压限流熔断器

油浸式变压器用高压限流熔断器是10kV～40.5kV中压配电网的核心保护元件。具有优越的油浸兼容性和毫秒级限流分断能力，是保证油浸式变压器安全运行的必备设备。下面详细介绍它们的主要应用场景和突出的性能优势，凸显它们在现代电力基础设施建设中的技术优势和实用价值。

主要应用场景

这些专业保护熔断器专为适应油浸式变压器独特的运行条件而量身定制，广泛应用于多个电力系统领域：

美式箱式变压器及单元变电站的主保护

它们作为美式箱式变压器和单元变电站的主要高压侧保护。提供母线连接或干桶插入式设计，可直接安装在变压器油箱内。它们采用针对充油环境进行优化的三层密封结构，可实现出色的密封性能并阻止水分进入，从而损害绝缘性能。主要保护变压器免受内部绕组短路、绝缘击穿和二次侧短路故障的影响，有效防止变压器因过热和电动力应力而烧毁或爆炸。

户外柱上油浸变压器的保护

在城市和农村配电网中，这些熔断器安装在户外柱上油浸变压器的高压侧。它们与负载断路开关结合使用，构成一种经济且高效的保护解决方案。它们可以承受盐雾、沙尘暴和剧烈温度波动等恶劣的室外环境，并迅速隔离故障，阻止故障在整个电网中传播，保障居民和工业用户的稳定供电。

可再生能源发电站的变压器保护

在风电场和光伏电站的集电电路中，这些熔断器为并网油浸式变压器提供可靠的保护。可再生能源的可变和间歇性功率输出往往会产生不稳定的变压器励磁涌流。这些熔断器可以精确区分正常浪涌电流和故障电流，避免误跳闸，保证准确的电压测量和稳定的继电保护，确保可再生能源电力的安全并网。

工业配电系统中油浸式变压器的保护

常应用于钢铁、化工、水泥等工业厂房的高压配电系统中，适应苛刻、复杂的工业负载，为油浸式变压器提供可靠的过载和短路保护。布局紧凑，非常适合狭窄的工业配电室，插拔式结构可实现快速更换，大大缩短维护时间，最大限度减少停电损失。

独特的性能优势

优越的油浸适应性和可靠的密封性能

这些保险丝专为充油操作环境而设计。端盖与熔丝管连接处采用橡胶垫片和耐油粘合剂双重密封设计，有效防止变压器漏油和外部湿气渗透。部分高规格型号采用干式筒座插入式结构，熔断器置于与变压器油隔离的干式筒内。该结构保持内部油系统安全稳定，无需排干变压器油即可更换熔断器，有效降低日常维护成本。

毫秒级限流和快速故障隔离

油浸式变压器用高压限流熔断器具有优异的限流性能，可在3～6毫秒内完成故障分断，远快于普通断路器通常需要数十毫秒的时间。有效抑制短路电流上升，限流比低于0.35，降低电动冲击和对设备的热损伤，充分保护变压器绕组和绝缘系统，降低故障修复费用。此外，其精确的反时限电流特性（误差在±10%以内）可以很好地承受正常的变压器励磁涌流，避免不必要的跳闸。

灭弧可靠，安全系数高

熔断器采用石英砂填充密封瓷管，能快速冷却和熄灭熔断过程中产生的电弧，避免重燃和瞬态过电压。熔断管采用耐高温、高强度氧化铝瓷制成，分断能力超过1000MVA。确保故障断路稳定，避免相间短路、设备爆炸等危险，完全符合油浸式电气设备严格的安全标准。

布局紧凑，安装方便，维护方便

该保险丝重量轻、节省空间，适合各种安装空间，特别是美式盘式变压器等空间受限的设备。插入式设计，无需复杂工具即可更换保险丝；单个工人可在5至10分钟内完成变压器箱外的全部操作，大大缩短检修周期和停电时间。具有统一的标准接口，与负荷开关、环网柜等电力设备兼容性强，简化了工程设计和现场施工。

高成本效益和低全生命周期费用

与高压断路器相比，油浸式变压器用高压限流熔断器的初始投资要低得多，成本仅为断路器的1/5至1/10。它们结构简单，没有复杂的机械操作部件，几乎不需要日常维护。使用寿命长、故障率低，与负荷开关配合形成高性价比的保护方案，非常适合在配电网大规模推广。快速故障隔离还可以减少停电范围和持续时间，提高电网整体供电可靠性，减少间接经济损失。
