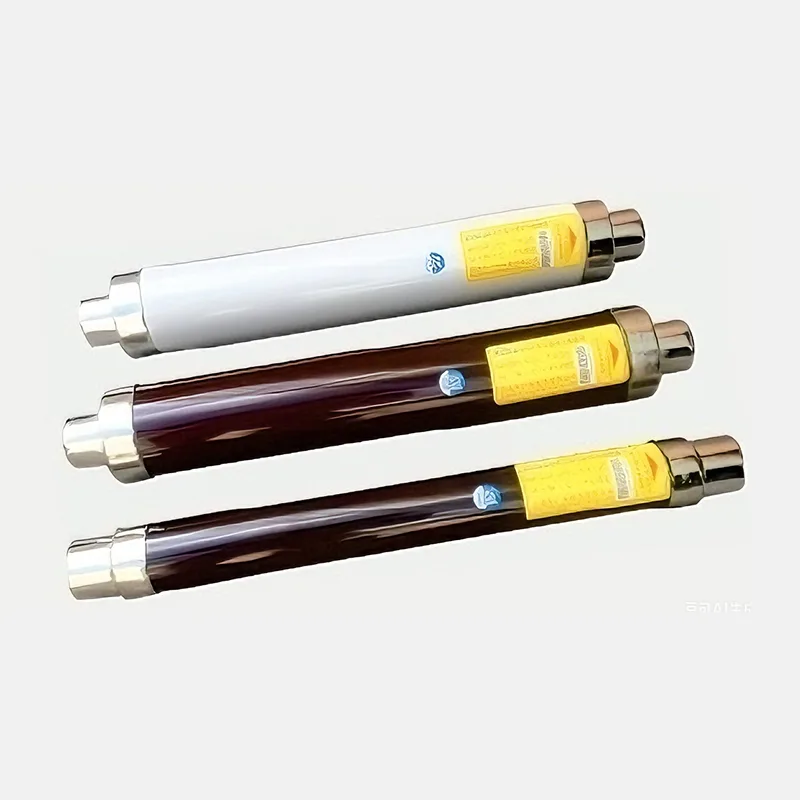

保护变压器用高压限流熔断器

保护变压器用高压限流熔断器是电力系统中配电变压器必不可少的保护装置。具有毫秒级的快速限流和可靠的分断能力，广泛应用于10kV~40.5kV中压配电网，是保证变压器安全和电网稳定的关键设备。下面深入介绍它们的核心应用和突出的性能优势，展示它们在现代电力基础设施中的技术优点和实用价值。

核心应用

这些专业保护装置是为了满足电力系统各种场景下配电变压器的针对性保护需求而开发的：

配电变压器高压侧一次保护

最常用作10kV和35kV中压配电变压器高压侧的主要保护元件，包括油浸式和干式。当绕组短路、绝缘故障等内部故障或外部线路短路引起过电流时，熔断器在短路电流达到峰值之前迅速熔断，切断故障电路。这样可以避免变压器因过热和电动力而烧毁或爆炸，并限制故障在整个电网中的蔓延。热门型号包括XRNT1、CEF和STR20，额定电流范围从10A到80A，以匹配不同的变压器容量。

环网柜、箱式变电站配套保护

在城市配电网环网柜和箱式变电站中，这些熔断器与负荷开关配合，形成经济高效的“熔断器+负荷开关”保护方案。该方案取代了昂贵的断路器，大大降低了设备投资成本。其紧凑的插拔式结构非常适合空间有限的环网柜内，实现快速故障隔离和可靠的分段供电，非常适合负荷密集的城市配电区域。

新能源及工业配电系统保护

广泛安装在风电场、光伏电站的集电线路以及工业厂房的高压配电系统中，对并网变压器进行保护。能够应对可再生能源出力波动和工业生产冲击负荷，稳定系统电压，确保继电保护准确，支撑新能源安全并网和稳定工业供电。

恶劣工作环境下的变压器保护

针对沿海盐雾地区、沙漠沙尘暴地区、高海拔地区等恶劣条件下运行的变压器，可提供防腐型、全密封型等特殊定制版本。稳定抵抗外界环境腐蚀，保持一致的防护性能，延长设备使用寿命，减少日常维护费用。

独特的性能优势

毫秒级限流和快速故障隔离

高压限流熔断器具有优异的限流性能，可在3至6毫秒内完成故障中断，比通常需要数十毫秒的断路器快得多。抑制短路电流上升阶段，限流比低于0.35，有效降低电动冲击和热损伤，保护变压器绕组和绝缘结构，降低故障后维护成本。

优异的消弧性能和高操作安全性

熔断器采用石英砂填充密封瓷管结构，能迅速冷却并熄灭熔断时产生的电弧，防止重燃和过电压的发生。采用高温高强度熔丝管制成，分断能力超过1000MVA，确保故障情况下安全分断，消除相间短路和设备爆炸的风险。

结构紧凑、安装方便、维护简单

体积小、重量轻，适应多种安装布局。插入式设计，无需专用工具即可快速更换保险丝，一名操作人员5~10分钟即可完成，最大限度减少停电损失。统一标准接口，与负荷开关、环网柜等主流设备高度兼容，简化工程设计和现场施工。

高性价比、低全生命周期成本

与断路器相比，此类熔断器的初始采购成本要低得多，仅为断路器的1/5至1/10。内部结构简单，没有复杂的机械运动部件，几乎不需要日常维护。熔断器与负荷开关的匹配应用，使用寿命长、故障率低，形成了高性价比的保护方案，非常适合在配电网大规模推广。及时的故障隔离也缩小了停电影响，提高了整体供电可靠性。

分级电网保护协调的选择性保护

该保护变压器用高压限流熔断器具有精确的时间电流特性，控制误差在±10%以内，与低压断路器等熔断器等上、下级保护装置实现可靠的选择性配合。只有出现故障的分支才会跳闸，避免大面积停电。高级型号还配备内置过温保护，防止保险丝过热，进一步增强整体运行稳定性。
